- CTC SISTEM – VODILNI V ČIŠČENJU CEVOVODOV
- SISTEM ZA MEHANSKO ČIŠČENJE NOTRANJOSTI CEVOVODOV UPORABEN PO CELEM SVETU
- ČISTIMO S HITROSTJO 15 m/s !
Smo distributerji CTC opreme za čiščenje, svetujemo pri izbiri izstrelkov in izbiri opreme. Po potrebi tudi očistimo.
Že v fazi načtrovanja svetujemo uporabnikom in projektantom, kako izvesti priključke za izvedbo čiščenja brez razstavljanja cevovodov.
S sistemom za mehansko čiščenje lahko čistite vse vrste cevi/cevovodov, ki se uporabljajo v hidravličnih sistemih, klimatskih, hladilnih in ogrevalnih napeljavah, v živilski, kemični in farmacevtski industriji. Cevi se lahko učinkovito razkuži ali razmasti v zelo kratkem času in ob minimalni uporabi kemičnih razkužil ali čistil. Iz cevi se lahko odstrani tudi ostanke rezanja in varjenja. Sistem je uporaben tudi za odstranjevanje proizvoda / snovi iz cevovodov med proizvodnjo, pa tudi za redno vzdrževanje ter nadzor kakovosti izvedbe novih cevovodov.
Glavne prednosti:
- hiter in gospodaren način z nizkimi stroški uporabe,
- idealen za kontrolo kakovosti in čistosti novo izvedenih cevovodov,
- velika sposobnost čiščenja z uporabo stisnjenega zraka in ob minimalni uporabi kemijskih čistil,
- uporaba zaradi preprečitve zamašitve cevi in vzdrževanja čistoče,
- mogoča je uporaba tudi za ukrivljenje cevi, T kose, krogelne ventile in ob spremembi premera,
- lahko se uporablja za toge in gibke cevi,
- sistem omogoča velik prihranek kemičnih čistil in posledično zmanjšanje količine odpadkov.
NOVI CEVOVODI
Izvajalcem novih cevovodov (izdelanih iz palic ali cevi v kolutu) sistem omogoča popolno očiščenje cevovoda po končani montaži. Iz cevi odstrani vse nečistoče, saje, ostanke soli. Omogoča popolno izpraznitev tekočine iz cevi zaradi preprečitve zamrzovanja, pa tudi razmastitev ali razkužitev pred začetkom uporabe.
HIDRAVLIKA – PNEVMATIKA
Hidravlični in pnevmatski sistemi zahtevajo zelo čiste cevovode, saj najmanjši delci lahko poškodujejo črpalke, ventile in povzročijo prezgodnje zamašitve filtrov. Ta sistem omogoča, da preverite čistost in s tem odstranite vse ostanke ostružkov, prahu gume, za kar je potreben kratek čas. To skrajša čas od končanih del do zagona sistema.
TEHNIČNI CEVOVODI (plini, hladilni in ogrevalni mediji)
Pri izdelavi togih ali gibljivih cevovodov ostanejo v ceveh ostanki masti, prahu, zemlje, žlindre, ki ob uporabi onesnažijo pretakajoči medij. Pri vseh cevovodih je pred uporabo predpisano čiščenje cevovodov, za kar se uporablja vodo, zrak ali dušik. Te nečistoče so nevaren odpadek. Z uporabo tega sistema je čiščenje cevovodov hitro, učinkovito in temeljito, ob velikem prihranku vode, zraka ali dušika. Predlagamo, da se že pred začetkom izvedbe preuči mesta vstopa in izstopa izstrelka.
ŽIVILSKA, KEMIČNA IN FARMACEVTSKA INDUSTRIJA
Glavna prednost tega sistema je, da lahko z izstrelkom izpraznimo snov iz cevovoda po končanem proizvodnem ciklu. Vsa snov, ki je bila v cevovodu ostane uporabna, cevovod pa je mehansko očiščen. Čas izpiranja je zaradi tega bistveno krajši in s tem prihranek vode. Z izstrelkom je mogoče cevovod tudi razkužiti, s tem da se predhodno izstrelek namoči v predpisanem razkužilu.
TRANSPORT
V avtomobilski, letalski, železniški in ladjarski industriji je za nemoteno in varno delovanje vgrajenih veliko cevi različnih vrst, ki morajo biti zelo čiste. Ta sistem omogoča, da se na hidravličnih in pnevmatskih pogonskih in zavornih sistemih, ceveh za vbrizgavanje goriva, klimatskih napravah, ipd. opravi natančen vendar hiter nadzor pred vgradnjo novih ali očiščenih cevi. S tem je zagotovljena zanesljivost in varnost delovanja.
VZDRŽEVANJE
Pri vzdrževalni delih se je sistem izkazal za zelo učinkovit glede na standardne tehnike čiščenja cevovodov. Rezultati čiščenja so odlični ob majhni porabi časa in nizkih stroških. Sistem je zelo uporaben za čiščenje dimnih cevi v kotlih, čiščenje snopov cevi v toplotnih izmenjevalnikih, sistemih talnega in stropnega ogrevanja in hlajenja, čiščenju amonijačnih in freonskih cevovodov, čiščenju in odstranjevanju kondeza iz plinskih cevovodov, odstranjevanju tekočine iz geo sond, cevi za namakanje, ipd.
Kako deluje?
Sistem za čiščenje cevi deluje po principu potiskanja izstrelkov skozi cevi s curkom stisnjenega zraka. Sistem se uporablja za čiščenje cevi velikosti od 2 mm do nekaj sto milimetrov in dolžine do 1000 m. Za daljše cevi moramo zagotoviti ustrezno količino stisnjenega zraka. S tem sistemom lahko čistimo tudi cevovode z vgrajenimi krogelnimi ventili, T in Y razcepi.
Delovanje CTC sistema
Pred začetkom delovanja mora CTC ročnik:
- biti priključen na vir zraka z minimalnim priporočenim tlakom 600 kPa (6 bar)
- imeti izbran izstrelitveni nastavek pritrjen s pritrdilno ploščo
- imeti izstrelek vstavljen v nastavku.
VIR ZRAKA, korak 1
Enota je opremljena s hitro spojko 8 mm. Namestite omenjeno spojko na vstopni priključek ohišja CTC ročnika. Priporočen minimalni tlak zraka je 600 kPa (6 bar). Tlak zraka ne sme preseči 1050 kPa (10,5 bar). Vir stisnjenega zraka mora zagotoviti pretočno kapaciteto 250 – 400 l/min. Lahko se uporabi jeklenka z dušikom z ustreznim regulatorjem.
NASTAVEK, korak 2
Odprite pritrdilno ploščo CTC ročnika s pritiskom na varnostni zatič, sprostite mehanizem s palcem roke, s katero držite CTC ročnik. Spustite pritrdilno ploščo. Izberite ustrezen nastavek in ga vstavite. Za nastavke manjše od 38 mm, je potrebno predhodno namestiti tudi prilagoditveni obroč (AR1).
IZSTRELEK, korak 3
Izberite izstrelek primerne velikosti in ga vstavite v nastavek.
PRIPRAVLJENOST ZA UPORABO, korak 4
Zaprite pritrdilno ploščo in zagotovite, da varnostni zatič in sprostitveni mehanizem fiksirata pritrdilno ploščo.
DELOVANJE, korak 5
Pred uporabo CTC SISTEMA zagotovite, da je izstopni del pregibnih ali togih cevi nameščen v prestrezno posodo. Nekateri tipi izstrelkov skupaj z odstranjenimi nečistočami lahko povzročijo poškodbe. Poleg tega lahko uporabljene izstrelke izkoristimo tudi za pomoč pri diagnostiki in določanju stanja čistoče in pogojev v ceveh, skozi katere so prešli.
Čvrsto prislonite nastavek CTC ročnika ob pregibno ali togo cev, ki jo nameravate očistiti in se prepričajte, da je stik zatesnjen. Pritisnite sprožilec in poskrbite, da je pritisnjen dokler se izstrelek ne pojavi na drugem koncu cevi. Če se sprožilec sprosti preden se izstrelek pojavi, bo le-ta ostal v cevi dokler sprožilec ni ponovno pritisnjen.
CTC ročniki
CTC AD-32
Ročnik CTC AD-32 omogoča uporabo vseh izstrelitvenih nastavkov do H32 in izstrelkov do C40 – čisti se lahko cevi do notranjega premera 36 mm.
CTC AD-50
Ročnik CTC AD-50 omogoča uporabo vseh izstrelitvenih nastavkov do H50 in izstrelkov do C60 – čisti se lahko cevi do notranjega premera 60 mm.
Pri nakupu CTC ročnika je mogoče poljubno izbrati velikosti in vrste izstrelitvenih nastavkov.
Izstrelitveni nastavki
V CTC sistemu so vključeni različni nastavki, ki omogočajo uporabo le-tega na trdnih in gibljivih ceveh različnih velikosti in tipov ter spojnih konfiguracij. Za posebne aplikacije je mogoče izdelati tudi specialne nastavke.
Dobavimo vam lahko samostojno CTC ročnik in izstrelitvene nastavke po posameznih dimenzijah. Dobavimo pa vam lahko tudi CTC ročnik in izstrelitvene nastavke za vse dimenzije v kompletu.

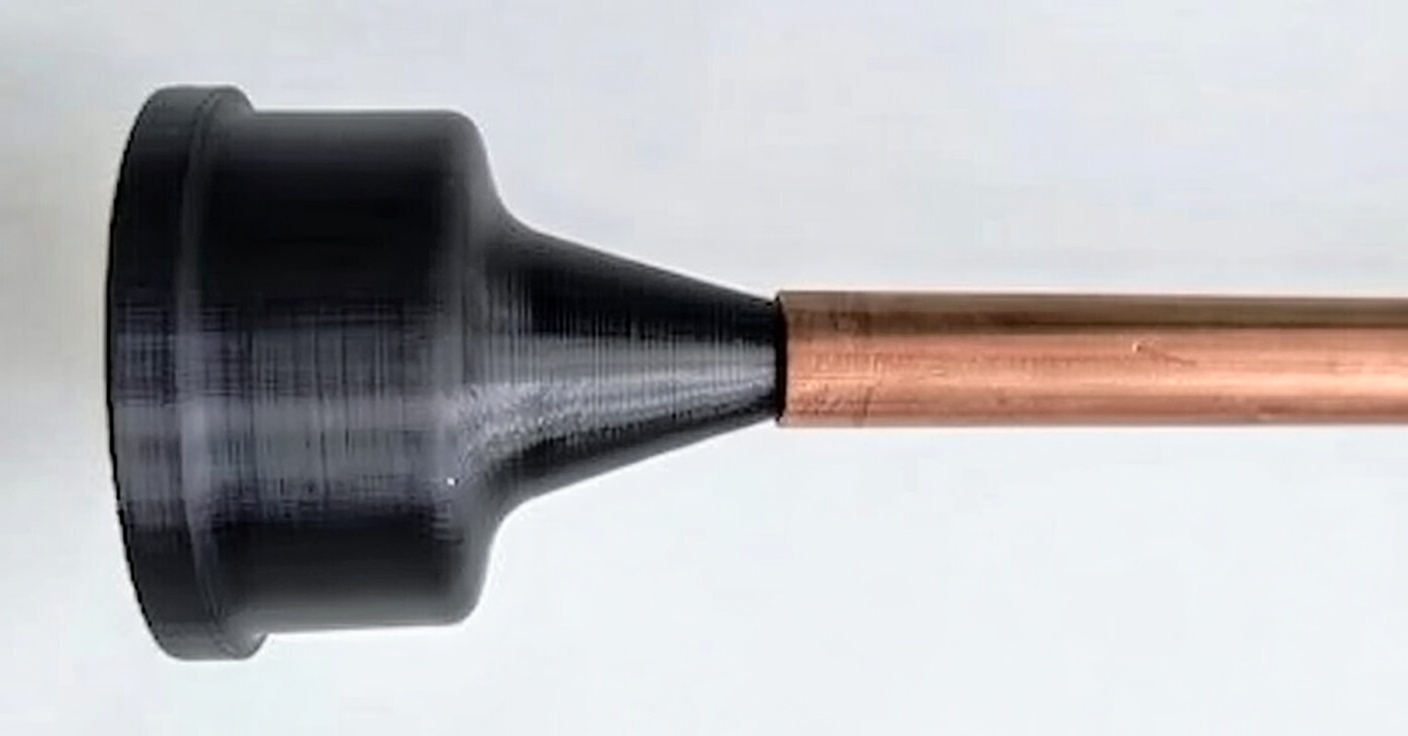

Gibljive cevi
Nastavek H je vstavljen v gibljivo ali togo cev in zato mora biti zunanji premer nastavka manjši od notranjega premera gibljive cevi.
BSP spojni element
Ženski BSP nastavek sede na moški BSP spoj.
JIC
Moški JIC nastavek sede na ženski JIC spoj.

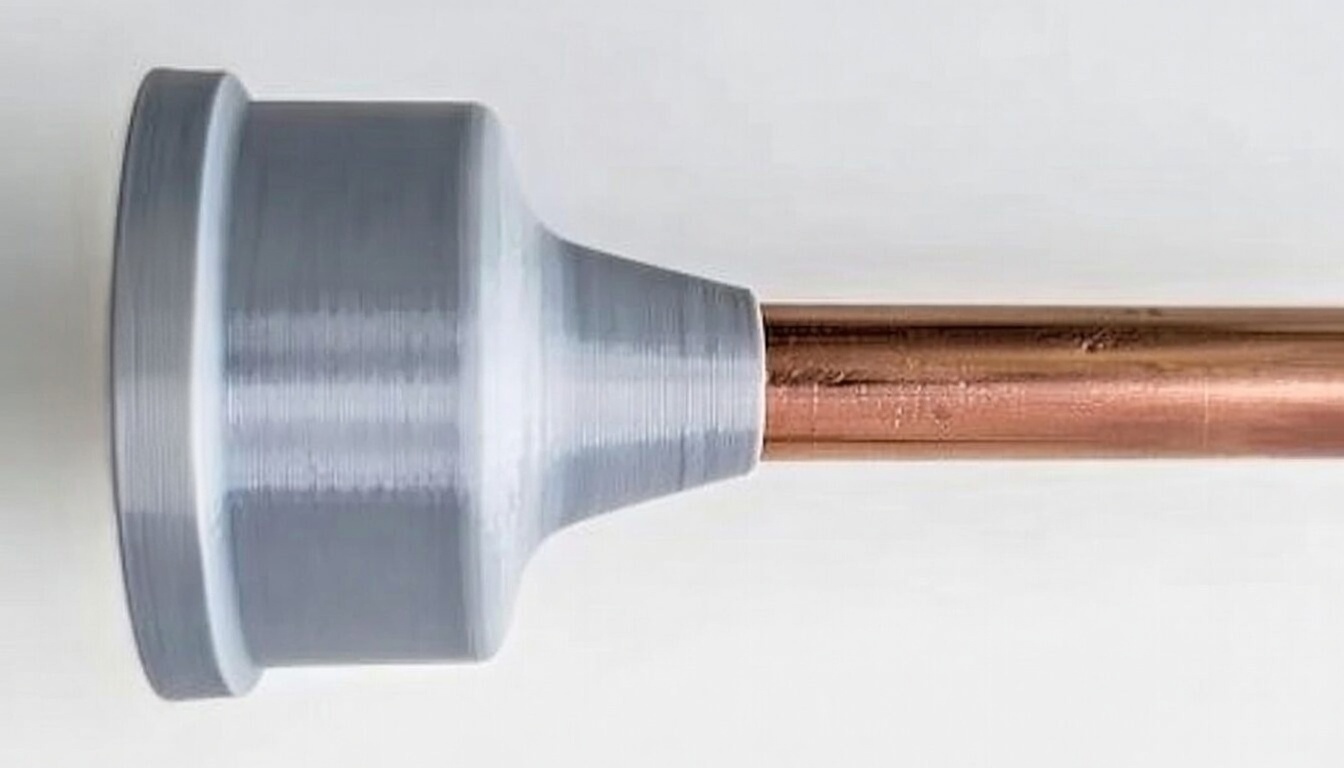

Toga cev
Nastavek T je pritrjen na togo cev, zato mora biti zunanji premer toge cevi manjši od notranjega premera nastavka.
Izstrelki
Izstrelki imajo čistilno funkcijo, ko so stisnjeni ob notranjo steno pregibnih ali togih cevi.
Trenutno so na voljo naslednji tipi izstrelkov:
Standardni (S) izstrelki so narejeni iz poliuretanske pene z visoko gostoto. Običajno se jih brez omejitev uporablja za čiščenje pregibnih in togih cevi, v predelovalni industriji za predelavo proizvodov zelo viskoznih materialov, kot so čokolada, lepilo, itd. Primerni so tudi za čiščenje cevi s koleni 90°, tuljave in T-spoje. Primeren izstrelek mora biti približno 20 % večji od notranjega premera cevi, ki jo je potrebno očistiti.
Mehansko visoko odporni (C) izstrelki so narejeni iz srednje goste poliuretanske pene. Tovrstna pena ima visoko odpornost na trganje in je izredno stisljiva. Uporablja se v hidravlični industriji in v predelovalni industriji za predelavo proizvodov. Z lahkoto očistijo cevi s koleni 90°, tuljave, T-spoje in zožene cevi. Primeren izstrelek mora biti približno 20 % večji od notranjega premera cevi, ki jo je potrebno očistiti.
Izstrelki za odstranjevanje (PR) so narejeni iz poliuretanske pene z nizko gostoto. Gre za zelo stisljive (več kot 70 %) izstrelke, ki se običajno uporabljajo za čiščenje cevovodov v velikimi spremembami v premeru cevi. Ker so popolnoma neškodljivi za zdravje in so higiensko neoporečni se uporabljajo v živilski (prehranbeni), kozmetični, kemijski in farmacevtski industriji za odstranjevanje ostanka proizvodov v cevovodih. Na tak način prihranimo čas, ki bi ga potrebovali za klasično čiščenje cevovodov.
Abrazivni (A) izstrelki so narejeni iz poliuretanske pene z visoko gostoto in abrazivno oblogo na sprednji strani. Idealni so za odstranjevanje rje in žlindre iz kovinskih cevi, za čiščenje cevi pri ogrevalnih kotlih, pri kondenzatorjih, za odstranjevanje ogljikovih oblog v naftovodih, itd. Primerni so za čiščenje cevi s koleni 90°, tuljave in T-spoje. Primeren izstrelek mora biti približno 20 % večji od notranjega premera cevi, ki jo je potrebno očistiti.
Brusilni (GR) izstrelki so narejeni iz poliuretanske pene z visoko gostoto, ki je prevlečena z aluminijevim oksidom. So zelo agresivni in se uporablja za intenzivno čiščenje in odstranjevanje rje v kovinskih ceveh, itp. Najprimernejši so za čiščenje ravnih ali ukrivljenih cevi, medtem ko so neprimerni za cevi z ostrimi pregibi. Primeren izstrelek mora po velikosti čim bolj ustrezati notranjemu premeru cevi, večji je lahko za največ 5 %.
Vse izstrelke je mogoče dobaviti v velikostih od DN 7 do DN 150. Po naročilu pa je mogoče dobaviti tudi izstrelke večjih premerov. Dobava izstrelkov je mogoča v originalno pakiranih paketih in ločeno po posameznih dimenzijah.
Seznam velikosti kompletov izstrelkov
Standardni (S) izstrelki
| velikost izstrelka | št.v kompletu |
| S07 izstrelek | 100 |
| S10 izstrelek | 100 |
| S12 izstrelek | 100 |
| S14 izstrelek | 100 |
| S16 izstrelek | 100 |
| S18 izstrelek | 100 |
| S20 izstrelek | 100 |
| S22 izstrelek | 100 |
| S24 izstrelek | 50 |
| S26 izstrelek | 50 |
| S30 izstrelek | 40 |
| S33 izstrelek | 40 |
| S36 izstrelek | 30 |
| S40 izstrelek | 30 |
| S45 izstrelek | 20 |
| S50 izstrelek | 20 |
| S55 izstrelek | 15 |
| S60 izstrelek | 15 |
| S65 izstrelek | 10 |
Izstrelki za odstranjevanje (PR)
| velikost izstrelka | št.v kompletu |
| PR04 izstrelek | 100 |
| PR07 izstrelek | 100 |
| PR10 izstrelek | 100 |
| PR12 izstrelek | 100 |
| PR14 izstrelek | 100 |
| PR16 izstrelek | 100 |
| PR18 izstrelek | 100 |
| PR20 izstrelek | 100 |
| PR22 izstrelek | 100 |
| PR24 izstrelek | 50 |
| PR26 izstrelek | 50 |
| PR30 izstrelek | 40 |
| PR33 izstrelek | 40 |
| PR36 izstrelek | 30 |
| PR40 izstrelek | 30 |
| PR45 izstrelek | 20 |
| PR50 izstrelek | 20 |
| PR55 izstrelek | 15 |
| PR60 izstrelek | 15 |
Mehansko visoko odporni (C) izstrelki
| velikost izstrelka | št.v kompletu |
| C4,5 izstrelek | 100 |
| C5 izstrelek | 100 |
| C5,5 izstrelek | 100 |
| C07 izstrelek | 100 |
| C10 izstrelek | 100 |
| C12 izstrelek | 100 |
| C14 izstrelek | 100 |
| C16 izstrelek | 100 |
| C18 izstrelek | 100 |
| C20 izstrelek | 100 |
| C22 izstrelek | 100 |
| C24 izstrelek | 50 |
| C26 izstrelek | 50 |
| C28 izstrelek | 40 |
| C30 izstrelek | 40 |
| C33 izstrelek | 40 |
| C36 izstrelek | 30 |
| C40 izstrelek | 30 |
| C45 izstrelek | 20 |
| C50 izstrelek | 20 |
| C55 izstrelek | 15 |
| C60 izstrelek | 15 |
| C65 izstrelek | 10 |
| C70 izstrelek | 10 |
| C75 izstrelek | 10 |
| C80 izstrelek | 10 |
| C85 izstrelek | 10 |
| C90 izstrelek | 10 |
| C95 izstrelek | 10 |
| C100 izstrelek | 10 |
| C105 izstrelek | 10 |
| C110 izstrelek | 10 |
| C115 izstrelek | 10 |
| C120 izstrelek | 10 |
| C125 izstrelek | 10 |
| C130 izstrelek | 10 |
| C135 izstrelek | 10 |
| C140 izstrelek | 10 |
| C145 izstrelek | 10 |
| C150 izstrelek | 10 |
Abrazivni (A) izstrelki
| velikost izstrelka | št.v kompletu |
| A07 izstrelek | 100 |
| A10 izstrelek | 100 |
| A12 izstrelek | 100 |
| A14 izstrelek | 100 |
| A16 izstrelek | 100 |
| A18 izstrelek | 100 |
| A20 izstrelek | 100 |
| A22 izstrelek | 100 |
| A24 izstrelek | 50 |
| A26 izstrelek | 50 |
| A30 izstrelek | 40 |
| A33 izstrelek | 40 |
| A36 izstrelek | 30 |
| A40 izstrelek | 30 |
| A45 izstrelek | 20 |
| A50 izstrelek | 20 |
| A55 izstrelek | 15 |
| A60 izstrelek | 15 |
Brusilni (GR) izstrelki
| velikost izstrelka | št.v kompletu |
| GR07 izstrelek | 100 |
| GR10 izstrelek | 100 |
| GR10 izstrelek | 100 |
| GR14 izstrelek | 100 |
| GR16 izstrelek | 100 |
| GR18 izstrelek | 100 |
| GR20 izstrelek | 100 |
| GR22 izstrelek | 100 |
| GR24 izstrelek | 50 |
| GR26 izstrelek | 50 |
| GR30 izstrelek | 40 |
| GR33 izstrelek | 40 |
| GR36 izstrelek | 30 |
| GR40 izstrelek | 30 |
| GR45 izstrelek | 20 |
| GR50 izstrelek | 20 |
| GR55 izstrelek | 15 |
| GR60 izstrelek | 15 |
Posnetki
NOVE CEVI
HIDRAVLIKA
KEMIČNA IN PREHRAMBENA INUDSTRIJA
HLADILNA TEHNIKA IN PLINOVODI
TRANSPORT
VZDRŽEVANJE
Pogosta vprašanja
Ali se lahko izstrelek zaustavi/zagozdi v cevi?
Izstrelek se lahko zaustavi/zagozdi v cevi v naslednjih primerih:
- če ni dovolj zraka za pogon izstrelka skozi celotno dolžino cevi,
- če izstrelek naleti na oviro, ki jo ne more zaobiti. V tem primeru je priporočljivo, da se prepiha cev samo z zrakom in sicer iz nasprotne smeri prvotne izstrelitve izstrelka.
- če izstrelek naleti na preveliko količino umazanje in usedline, lahko nastane zamašek. Ko se predvideva, da se to lahko zgodi ali uporabnik ni povsem prepričan kakšna umazanija je v ceveh, je priporočljivo najprej ustreliti mehki izstrelek, ki je malo večji od premera cevi, da se usedline postopoma odstranijo.
Ali je mogoče očistiti zamašene cevi?
Ne, cevi ne smejo biti popolnoma zamašene. Za uporabo CTC sistema mora biti cev toliko pretočna, da lahko z zrakom potisnemo izstrelek skozi celotno cev.
Ali je mogoče čistiti cevi s krivinami, spoji in vari?
Da, saj so izstrelki narejeni posebej za čiščenje cevovodov z najrazličnejšimi krivinami, celo do 90°, spiralami, spoji ali vari (v zadnjem primeru izstrelek očisti tudi ostanke od varjenja).
Ali je mogoče čistiti cevi z razcepi?
Da, vendar le v primeru, da se natančno ve, za kakšen razcep cevi gre. Izstrelek ne more samodejno izbirati smeri potovanja, zato ga je potrebno usmeriti v želeno smer na način, da zapremo tisto vejo cevi, v katero nočemo da gre. Izstrelek mora vedno potovati po cevi, ki ima samo en vhod in le en izhod. Animacijo si lahko ogledate na povezavi.
Ali se lahko čistijo cevi s T in Y razcepi?
Da, ampak izstrelek je potrebno izstreliti iz prave smeri, kot je prikazano na spodnji sliki. Vedno je potrebno zagotoviti, da izstrelek potuje po točno določeni poti. To se zagotovi tako, da en krak razcepa zapremo s čimer dosežemo, da izstrelek zavije v drugi krak.
Ali lahko izstrelek poškoduje notranjo površino cevi?
Izstrelki tipa S, PR, C in A ne morejo poškodovati notranjih strani cevi. Izstrelki tipa GR pa lahko opraskajo notranjost cevi.
Ali obstaja omejitev v dolžini cevi, ki jo izstrelek še lahko prepotuje?
Ne, izstrelek lahko načeloma prepotuje neskončno dolge cevi. Odvisno je le od razpoložljive količine zraka, ki je potrebna za neprestani potisk izstrelka preko celotne dolžine cevi (celo do nekaj km dolžine).
Ali lahko izstrelek potuje skozi ventile?
Da, če ventil, ko je odprt, ne ovira prehoda izstrelka, kot je v primeru krogelnih ventilov. Ne, če ventil, ko je odprt, ne omogoča prostega prehoda izstrelka, kot je v primeru metuljastega ventila.
Kakšen tlak je potreben za delovanje CTC sistema?
Za pravilno uporabo je potrebno zagotoviti tlak 6-8 barov, vendar je bolj kot tlak pomembna količina zraka, ki ga imamo na voljo. Sistem ne deluje pri tlakih višjih od 10 barov.
Ali lahko uporabljam kemikalije?
Da, izstrelke se lahko namoči v različne detergente, dezinfekcijska in razmaščevalna sredstva, maziva, itd. s čimer se lahko izboljša njihova čistilna moč. S kemikalijami prepojene izstrelke se lahko uporablja tudi za obdelavo notranjosti cevi. Zadostuje zgolj pomočitev izstrelka v izbrano sredstvo, polnjenje cevovoda ni potrebno. Pri tem se je potrebno predhodno prepričati, da izbrana kemikalija ne poškoduje izstrelka. Če kemikalija ni kompatibilna, lahko izstrelek nabrekne, oslabi ali se poškoduje.
Ali se lahko izstrelek poškoduje?
Izstrelek se lahko poškoduje samo v redkih primerih. Na primer, ko so v cevi izrastki, ostri robovi ali poškodbe. V tem primeru pa seveda izstrelek da pomembne informacije o stanju cevi.
Ali je sistem lahko priklopljen na izvor komprimiranega zraka?
Sistem se lahko uporablja s komprimiranim zrakom ali kakšnim drugim inertnim plinom, kot je dušik (N2), ogljikov dioksid (CO2), itd. Uporaba nestabilnih ali nevarnih plinov, kot je kisik (O2) ali metan (CH4), itd. ni dovoljena!
Ali se CTC sistem lahko uporablja samo za gladke in okrogle cevi?
Ne, izstrelki se prilagodijo notranji obliki cevi in se lahko uporabljajo tako pri ovalnih, kot tudi kvadratnih presekih cevi.
Ali se lahko isti izstrelek večkrat uporabi?
Da, vendar glede na stanje, v katerem je izstrelek po prvi uporabi. Zlasti večje izstrelke se lahko opere in ponovno uporabi. Pomembno je, da je izstrelek nepoškodovan, torej se njegova struktura in oblika ni spremenila.
